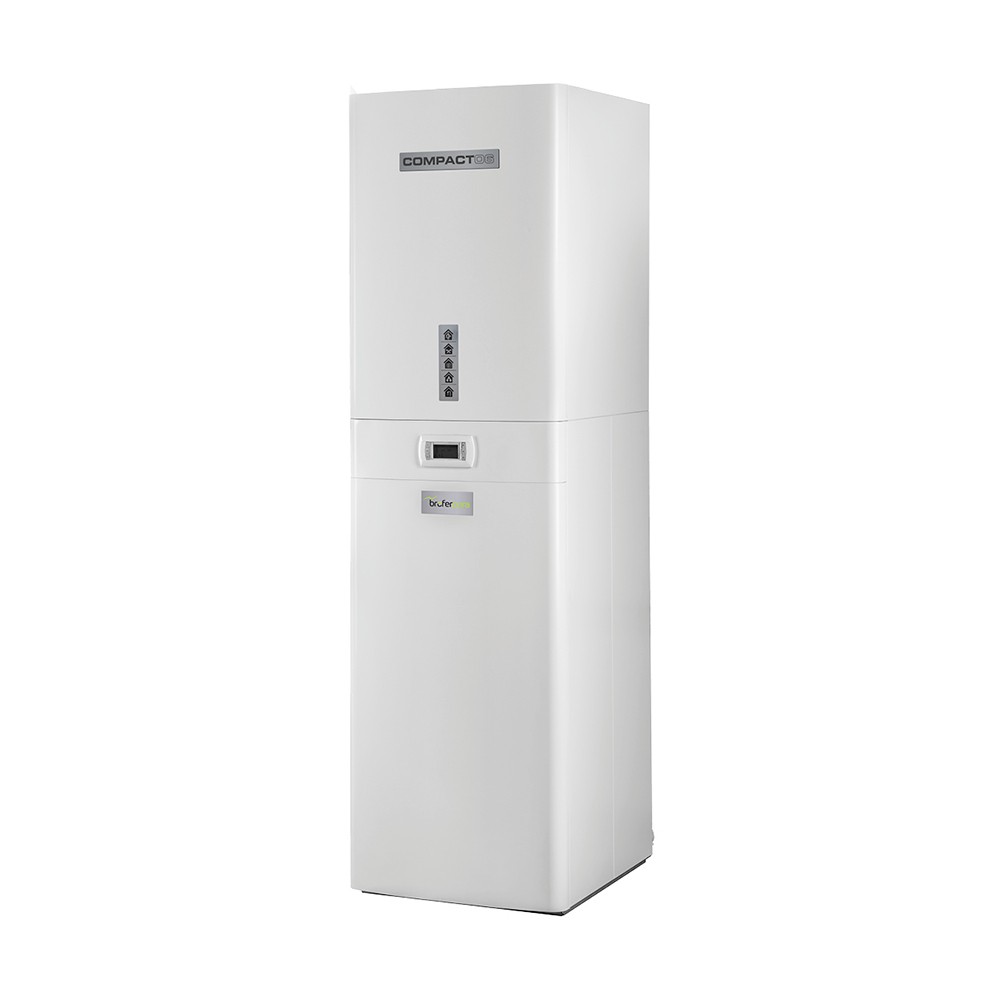

COMPACT06

COMPACT06 (NORMAL MODE)

Potencia térmica

Total por transmisiones

Caudales de aire nominales y con las condiciones: aire exterior 7 °C DB

(6,1 °C WB), aire de expulsión y de recirculación 20 °C DB

kW

5,08

Total para

transmisiones + ventilación

Caudales de aire nominales y con las condiciones: aire exterior 7 °C DB

(6,1 °C WB), aire de expulsión y de recirculación 20 °C DB

kW

5,52

Total por transmisiones

Caudales de aire nominales y con las condiciones: aire exterior -5 °C DB

(-5,8 °C WB), aire de expulsión y de recirculación 20 °C DB

kW

4,5

Total para

transmisiones + ventilación

Caudales de aire nominales y con las condiciones: aire exterior -5 °C DB

(-5,8 °C WB), aire de expulsión y de recirculación 20 °C DB

kW

5,3

Potencia de

refrigeración

Total por transmisiones

Caudales de aire nominales y con las condiciones: aire exterior 35 °C DB

(23,8 °C WB), aire de expulsión y recirculación 26 °C DB (20,3 °C WB)

kW

4,81

Total para

transmisiones + ventilación

Caudales de aire nominales y con las condiciones: aire exterior 35 °C DB

(23,8 °C WB), aire de expulsión y recirculación 26 °C DB (20,3 °C WB)

kW

5,15

Caudal nominal de entrada en la estancia

*Caudal nominal en el cálculo de los consumos

m³/h

600

Caudal nominal de renovación (hasta 200 m³ / h)

Aire exterior

m³/h

100

Caudal nominal de recirculación ambiente

m³/h

500

Caudal de aire máximo de aspiración

Desde el exterior

m³/h

800 (de los cuales 100

de renovación)

Caudal máximo de aire de expulsión hacia el exterior

*Caudal nominal en el cálculo de los consumos

m³/h

800 (de los cuales 100

de extracción)

Presión útil del ventilador de entrada

Con un caudal nominal de 600 m³ / h

Pa

330

Presión útil del ventilador de expulsión

Con un caudal nominal de 800 m³ / h

Pa

260

Tipo de ventiladores

-

EC centrífugo de

caudal constante

Filtro de aire exterior de renovación

-

F7

ISO e PM1 > 65 %

Otros filtros

-

G4

ISO COARSE > 65 %

Tipo de compresor

R32

-

BLDC Brushless Rotary Inverter

Acumulación de ACS

litri

200

Temperatura de acumulación de ACS

°C

de 40 a 60

Batería eléctrica poscalentamiento

kW

0,5

Resistencia eléctrica de seguridad de la acumulación de ACS

kW

2,0

Alimentación

V/f/Hz

230/1/50

SCOP TERMODINÁMICO

Solo transmisiones

Temperatura bivalente = -5 °C

Temperatura del proyecto = -5 °C

Con presión de los ventiladores (presión útil para los caudales nominales* igual a 100 Pa)

2,6

Temperatura bivalente = -5 °C

Temperatura del proyecto = -5 °C

Sin presión de los ventiladores

2,9

Temperatura bivalente = -10 °C

Temperatura del proyecto = -10 °C

Con presión de los ventiladores (presión útil para los caudales nominales* igual a 100 Pa)

2,8

Temperatura bivalente = -10 °C

Temperatura del proyecto = -10 °C

Sin presión de los ventiladores

3,2

Temperatura bivalente = -15°C

Temperatura di progetto = -15°C

Con presión de los ventiladores (presión útil para los caudales nominales* igual a 100 Pa)

3,0

Temperatura bivalente = -15 °C

Temperatura del proyecto = -15 °C

Sin presión de los ventiladores

3,4

Transmisiones +

ventilación +

agua caliente sanitaria

Temperatura bivalente = -5 °C

Temperatura del proyecto = -5 °C

Con presión de los ventiladores (presión útil para los caudales nominales* igual a 100 Pa)

3,2

Temperatura bivalente = -5 °C

Temperatura del proyecto = -5 °C

Sin presión de los ventiladores

3,7

Temperatura bivalente = -10 °C

Temperatura del proyecto = -10 °C

Con presión de los ventiladores (presión útil para los caudales nominales* igual a 100 Pa)

3,7

Temperatura bivalente = -10 °C

Temperatura del proyecto = -10 °C

Sin presión de los ventiladores

4,2

Temperatura bivalente = -15 °C

Temperatura del proyecto = -15 °C

Con presión de los ventiladores (presión útil para los caudales nominales* igual a 100 Pa)

3,9

Temperatura bivalente = -15 °C

Temperatura del proyecto = -15 °C

Sin presión de los ventiladores

4,4

Notas

El SCOP relativo a la temperatura del proyecto / bivalente igual a -10 °C es igual al de una carcasa cuya temperatura es de -5°C y tiene una disipación

solo para transmisiones iguales a 3,23 kW y una demanda total de 4,42 kW (transmisiones + ventilación + agua caliente sanitaria)

El SCOP relativo a la temperatura del proyecto / bivalente igual a -15 °C es igual al de una carcasa cuya temperatura es de -5 °C y tiene una disipación

solo para transmisiones iguales a 2,47 kW y una demanda total de 3,625 kW (transmisiones + ventilación + agua caliente sanitaria)

SEER TERMODINÁMICO

Solo transmisiones

Temperatura del proyecto = 35 °C

Con presión de los ventiladores (presión útil para los caudales nominales* igual a 100 Pa)

3,6

Sin presión de los ventiladores

4,6

Transmisiones + ventilación + agua caliente sanitaria

Temperatura del proyecto = 35 °C

Con presión de los ventiladores (presión útil para los caudales nominales* igual a 100 Pa)

4,1

Sin presión de los ventiladores

5,2
