Caudal externo máximo (renovación) |
150 m³/h |
|
Caudal máximo (recirculación ambiente) |
300 m³/h |
|
Rango de ajuste del caudal |
desde 80 hasta 300 m³/h |
|
Capacidad de condensación nominal |
36,06 l / 24 h con 150 m³ / h, 26 °C y 60 % de HR ambiente y 150 m³ / h, 30 °C y 60 % de HR externa, en las condiciones nominales de caudal de agua (880 l / h) y a una temperatura de 15 °C |
|
Potencia de refrigeración total |
2,45 kW con 150 m³ / h, 26 °C y 60 % de HR ambiente y 150 m³ / h, 30 °C y 60 % de HR externa, en las condiciones nominales de caudal de agua (880 l / h) y a una temperatura de 15 °C |
|
Presión disponible en la deshumidificación y/o integración + ventilación con el caudal máximo - (150 m³ / h de aire exterior + 150 m³ / h de aire de recirculación ambiente = 300 m³ / h de aire de entrada) (con filtros G4) |
240 Pa |
|
Presión disponible solo en la ventilación con el caudal máximo (150 m³ / h de aire exterior) (con filtros G4) |
290 Pa |
|
Presión disponible en expulsión con el caudal máximo (150 m³ / h de aire exterior) (con filtros G4) |
330 Pa |
|
Caudal nominal de agua |
880 l/h |
|
Funcionamiento en verano |
agua a una temperatura nominal de 15 °C |
|
Pérdida de carga de la unidad (al caudal nominal) |
17kPa |
|
Nivel de presión sonora (a 1 m) |
43 dB (A) (solo en la ventilación, con un caudal máximo de 105 m³ / h y con una presión útil de 50 Pa) |
|
Filtros extraíbles de tipo G4 ISO COARSE > 65 % |
3 |
|
Descarga del agua de condensación con sifón (con una altura útil de al menos 40 mm) |
1 |
|
Circuito de refrigeración completo con válvula termostática de expansión y filtro de deshidratación |
|
|
Cuadro eléctrico equipado con control electrónico por microprocesador, interconectable con el protocolo ModBus RS485, y bloque de terminales de control |
|
|
Sonda CO2 ambiente opcional (lógicas PI de regulación continua del caudal en la renovación de aire) |
|
ALIMENTACIÓN |
|
|
Tensión |
230 V - 50 Hz |
|
Potencia máxima consumida |
0.75 kW |
|
Corriente máxima consumida |
5.6 A |
|
CONSUMOS ELÉCTRICOS EN LA VENTILACIÓN: entrada: 150 m³ / h - extracción: 150 m³ / h |
|
|
Consumo de energía con 50 Pa útiles |
64.2 W (24.6+23.6+16) |
|
Consumo de corriente con 50 Pa útiles |
0.41 A (0.17+0.16+0.08) |
|
Consumo de energía con 100 Pa útiles |
78 W (31.6+30.4+16) |
|
Consumo de corriente con 100 Pa útiles |
0.53 A (0.23+0.22+0.08) |
|
Consumo de energía con 150 Pa útiles |
92,7 W (39.1+37.6+16) |
|
Consumo de corriente con 150 Pa útiles |
0.65 A (0.29+0.28+0.08) |
|
Consumo de energía con 200 Pa útiles |
107,0 W (46.5+45.0+16) |
|
Consumo de corriente con 200 Pa útiles |
0.78 A (0.36+0.35+0.08) |
|
CONSUMOS ELÉCTRICOS EN LA DESHUMIDIFICACIÓN Y/O INTEGRACIÓN + VENTILACIÓN CON COMPRESOR ENCENDIDO entrada: 300 m³ / h - extracción: 150 m³ / h - recirculación: 150 m³ / h caudal y temperatura del agua en condiciones nominales (880 l / h a 15 °C) |
|
|
Consumo de energía con 50 Pa útiles |
275.9 W (24.6+35.3+16+200) |
|
Consumo de corriente con 50 Pa útiles |
2.71 A (0.17+0.26+0.08+2,2) |
|
Consumo de energía con 100 Pa útiles |
291.6 W (31.6+44.0+16+200) |
|
Consumo de corriente con 100 Pa útiles |
2.84 A (0.23+0.33+0.08+2.2) |
|
Consumo de energía con 150 Pa útiles |
308.3 W (39.1+53.2+16+200) |
|
Consumo de corriente con 150 Pa útiles |
2.98 A (0.29+0.41+0.08+2.2) |
|
Consumo de energía con 200 Pa útiles |
325.1 W (46.5+62.6+16+200) |
|
Consumo de corriente con 200 Pa útiles |
3.14 A (0.36+0.51+0.08+2.2) |
|
CONSUMO ELÉCTRICO DE LA INTEGRACIÓN + VENTILACIÓN EN INVIERNO CON EL COMPRESOR APAGADO: entrada: 300 m³ / h - extracción: 150 m³ / h - recirculación: 150 m³ / h |
|
|
Consumo de energía con 50 Pa útiles |
75.9 W (24.6+35.3+16) |
|
Consumo de corriente con 50 Pa útiles |
0.51 A (0.17+0.26+0.08) |
|
Consumo de energía con 100 Pa útiles |
91.6 W (31.6+44.0+16) |
|
Consumo de corriente con 100 Pa útiles |
0.64 A (0.23+0.33+0.08) |
|
Consumo de energía con 150 Pa útiles |
108.3 W (39.1+53.2+16) |
|
Consumo de corriente con 150 Pa útiles |
0.78 A (0.29+0.41+0.08) |
|
Consumo de energía con 200 Pa útiles |
125.1 W (46.5+62.6+16) |
|
Consumo de corriente con 200 Pa útiles |
0.94 A (0.36+0.51+0.08) |
|
RENDIMIENTO DE LA REFRIGERACIÓN Y DESHUMIDIFICACIÓN: entrada: 300 m³ / h - extracción: 150 m³ / h - recirculación: 150 m³ / h caudal y temperatura del agua en condiciones nominales (880 l / h a 15 °C) - Exterior: 30 °C y 60 % de HR - Ambiente: 26 °C y 60 % de HR |
|
|
Potencia de refrigeración |
2,45 kW (baterías + recuperador) |
|
Capacidad de condensación |
36,06 l/24h (baterías + recuperador) |
|
Máxima potencia sensible transferida al medio ambiente |
0.65 kW |
|
RENDIMIENTO DE LA REFRIGERACIÓN Y DESHUMIDIFICACIÓN: entrada: 300 m³ / h - recirculación: 300 m³ / h - Recirculación total caudal y temperatura del agua en condiciones nominales (880 l / h a 15 °C) - Ambiente: 26 °C y 60 % de HR |
|
|
Potencia de refrigeración |
1,93 kW (Baterías) |
|
Capacidad de condensación |
24,9 l/24h (Baterías) |
|
Máxima potencia sensible transferida al medio ambiente |
0,7 kW |
|
RENDIMIENTO DE LA REFRIGERACIÓN CON SOLO BATERÍA DE AGUA: entrada: 300 m³ / h - extracción: 150 m³ / h - recirculación: 150 m³ / h caudal y temperatura del agua en condiciones nominales (880 l / h a 15 °C) - Exterior: 30 °C y 60 % de HR - Ambiente: 26 °C y 60 % de HR |
|
|
Máxima potencia sensible (batería + recuperador) |
1,3 kW |
|
RENDIMIENTO DE LA REFRIGERACIÓN CON SOLO BATERÍA DE AGUA: entrada: 300 m³ / h - recirculación: 300 m³ / h - Recirculación total caudal y temperatura del agua en condiciones nominales (880 l / h a 15 °C) - Ambiente: 26 °C y 60 % de HR |
|
|
Máxima potencia sensible (batería) |
0.9 kW |
|
RENDIMIENTO DEL CALENTAMIENTO: entrada: 300 m³ / h - extracción: 150 m³ / h - recirculación: 150 m³ / h caudal y temperatura del agua en condiciones nominales (880 l / h a 35 °C) - Exterior: -5 °C y 80 % de HR - Ambiente: 20 °C y 50 % de HR |
|
|
Potencia térmica |
2,6 kW (batería + recuperador) |
|
RENDIMIENTO DEL CALENTAMIENTO: entrada: 300 m³ / h - recirculación: 300 m³ / h - Recirculación total caudal y temperatura del agua en condiciones nominales (880 l / h a 35 °C) - Ambiente: 20 °C y 50 % de HR |
|
|
Potencia térmica |
1,1 kW (Batería) |
|
MEDIDAS |
|
|
Dimensiones de la unidad |
800 mm x 800 mm x 250 mm (conexiones de aire excluidas) |
|
Conexiones de entrada del aire exterior y expulsión |
DN 160 |
|
Conexión de la recirculación ambiente |
DN 160 |
|
Conexión de retorno ambiente (por expulsión) |
DN 160 |
|
Conexión de la entrada en la estancia |
DN 160 |
|
Peso |
55 Kg |
El producto cumple con las siguientes directivas y normas:
Directiva 2006/42/CE, de 17 de mayo de 2006, relativa a las máquinas
Directiva 2014/30/UE, de 26 de febrero de 2014, de baja tensión
Directiva 2014/35/UE, de 26 de febrero de 2014, en materia de compatibilidad electromagnética
Directiva 2011/65/UE, de 8 de junio de 2011, sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos
Directiva 2009/125/CE, de 21 de octubre de 2009, sobre el ecodiseño
Directiva 2014/68/UE, de 15 de mayo de 2014, sobre equipos a presión
Idoneidad del entorno de la instalación: entorno interior, uso civil e industrial.
|
CAUDALES AIRE en la modalidad de renovación |
||
|
Caudal nominal de aire de entrada |
150 |
m3/h |
|
Presión útil de entrada* |
290 |
Pa |
|
Caudal nominal del aire en la expulsión |
150 |
m3/h |
|
Presión útil de expulsión* |
330 |
Pa |
|
CAUDALES DE AIRE en la modalidad del tratamiento del aire + renovación |
||
|
Caudal nominal del aire de entrada |
300 |
m3/h |
|
Caudal nominal del aire en recirculación |
150 |
m3/h |
|
Presión útil de entrada* |
240 |
Pa |
|
Caudal nominal del aire en expulsión |
150 |
m3/h |
|
Presión útil de expulsión* |
330 |
Pa |
|
CAUDALES DE AIRE en la modalidad solo del tratamiento del aire |
||
|
Caudal nominal del aire en recirculación |
300 |
m3/h |
|
Presión útil de entrada* |
240 |
Pa |
|
REFRIGERACIÓN Y DESHUMIDIFICACIÓN (1) |
||
|
Potencia de refrigeración ** |
2,45 |
kW |
|
Temperatura del agua |
15 |
°C |
|
Caudal de agua |
880 |
l/h |
|
Pérdida de carga (incluida la válvula) |
17 |
kPa |
|
Capacidad de condensación |
36,06 |
l/24h |
|
CALEFACCIÓN (2) |
||
|
Potencia total ** |
2,6 |
kW |
|
Caudal de agua |
880 |
l/h |
|
Pérdida de carga (incluida la válvula) |
17 |
kPa |
|
CONSUMO ELÉCTRICO (150 m3 / h y 200 Pa) |
||
|
Tensión de alimentación (monofásica Hz) |
230 |
V |
|
Potencia consumida |
0,11 |
kW |
|
Corriente |
0,8 |
A |
|
CONSUMOS ELÉCTRICOS DE LA UNIDAD (300 m3 / h y 200 Pa) (compresor encendido) |
||
|
Tensión de alimentación (monofásica Hz) |
230 |
V |
|
Potencia consumida |
0,33 |
kW |
|
Corriente |
3,14 |
A |
(1) Agua de la instalación: T = 15°C
AMBIENTE: T = 26 °C y HR = 60 %
EXTERIOR: T = 30°C y UR = 60%
Caudales de aire 150 m3 / h de recirculación + 150 m3 / h de aire exterior
(2) Agua de la instalación: T = 35°C
AMBIENTE: T = 20°C y UR = 50%
EXTERIOR: T = -5°C y UR = 80%
Caudales de aire 150 m3 / h de recirculación + 150 m3 / h de aire exterior
* Con filtros G4
** Baterías + recuperador

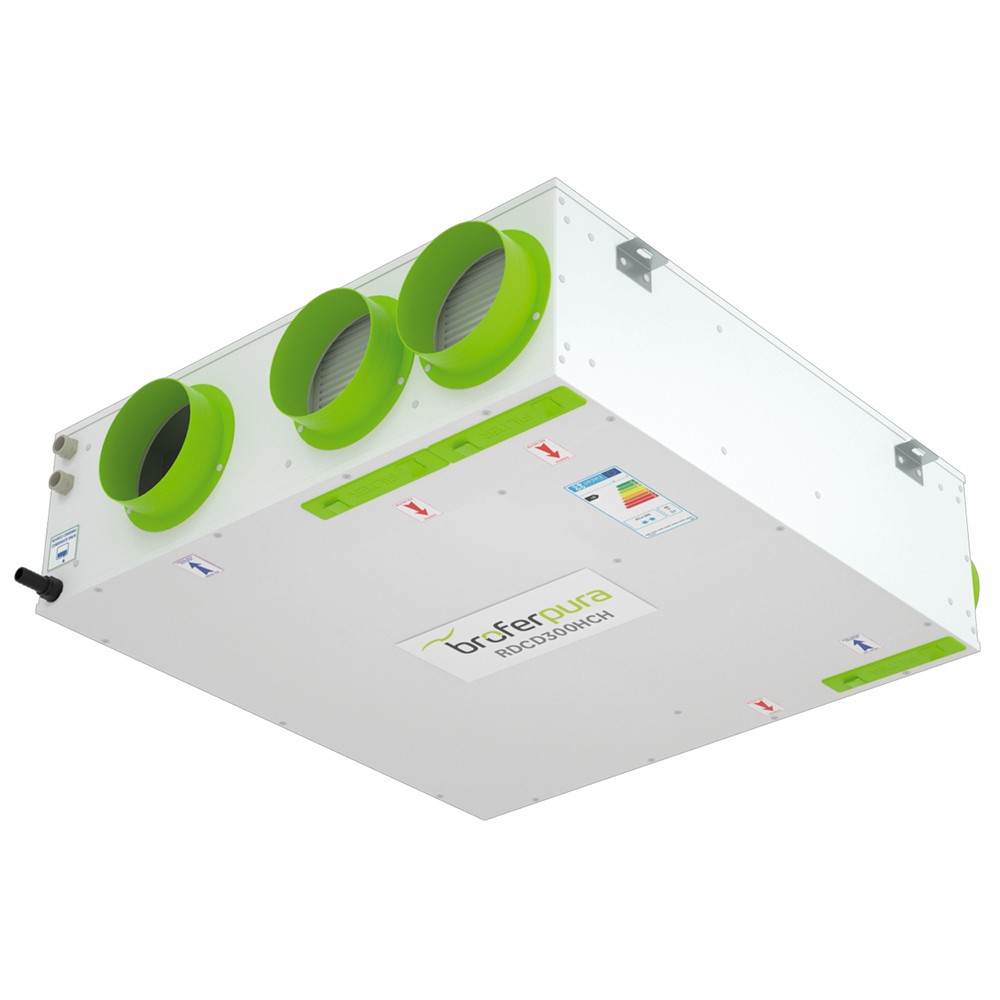

RDCD300HCH
